Inkscapeで入稿データを作成する

Inkscape(インクスケープ)はオープンソースのドローツールです。 Windowsはもちろん、MacやLinuxでも動作し無料で使用できます。 Illustratorのフリーソフト版として、広く使用されています。 当店がお薦めするソフトウェアです。

Inkscape(インクスケープ)とは

Inkscapeはベクター画像のプロフェッショナルなエディターです。 対応OSはLinux・Windows・mac OS。 これはフリーでオープンソースです。

Adobe Illustratorと同種のソフトウェアです

バージョン

Inkscapeの最新バージョンは、2021年05月24日に公開された1.1です。 当店は、Windows10(64bit)で1.1を導入しています。

バージョン1.1は、1.0の不具合が一部修正され、全体的に動作が軽くなりました。 プリントマークが左上にしか描画されない不具合があります。 エクステンションのメニューが重複して表示されるものがあり、一部は動作しないものが有るようです。 ダイアログの設定が機能しなくなる不具合は修正されたようです。 Windows10でショートカットキーが機能しない不具合は、「設定>時刻と言語>言語」より、「優先する言語」に「日本語」の次に「英語(英国)」を追加することで解消します。

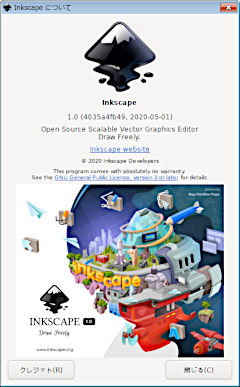

Inkscape1.1スプラッシュ

バージョン1.0より、macOSではXQuartzが不要になり標準対応したことで、Windows・mac・Linux(Unix)に完全対応しました。 開発扱いから正式にリリースされたことにより、Illustratorの機能に似せたものが実装されるなど、使い勝手が非常に良くなりました。 一方、バージョン0.91以前とは互換性が損なわれたものがあり、継続してデータを使用する場合には注意が必要です。

基本画面

Inkscapeの基本画面は次の通りです。 この画面はWindows10(64bit)で1.1を起動した際の画面です。 1.0よりテーマが実装されましたので、環境はもちろんですが、テーマの設定によりデザインは異なります。

Inkscape1.1基本画面

解像度変換

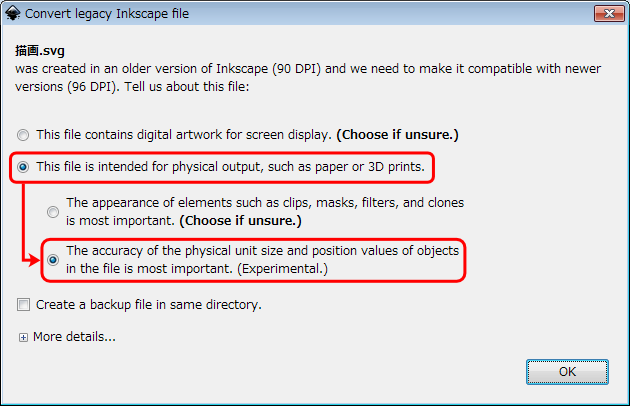

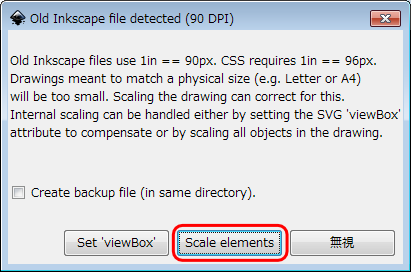

バージョン0.92より、解像度の設定が90dpiから96dpiに変更されました。 古いバージョンで保存したファイルを開く際に、解像度の違いをどうするか確認されます。 設定は変更せず、変換を適用してください。 バージョン1.1では、説明が日本語で表示されるようになりました。

Inkscape1.1旧版Inkscapeファイルを変換

安全なデータの作り方

Inkscapeで利用できる機能は魅力的ですが、入稿データには向かないことがあり注意が必要です。 次の項目をご確認ください。

  • テンプレートファイルを使用する
  • 透過画像(アルファチャンネル)を使用しない(RIPに失敗するためデータ全体を画像化して出力します)
  • 透明度を設定しない(重なっているパスが画像に化ける)
  • グラデーションを使用しない(重なっているパスが画像に化ける)
  • フィルタを利用しない(重なっているパスが画像に化ける)
  • マスクを使用しない(マスクされている箇所が黒色に化ける)
  • 塗りにアンセットを設定しない(カラーが化ける)
  • GIF形式に代表されるインデックスカラーモード画像を使用しない(画像が抜け落ちる)
  • ドキュメントの設定の背景色で色を指定しない(エクスポートされないことがある)
  • レイヤのブレンドモードを標準から変更しない(データ全体が画像に化ける)
  • PDF形式で保存する(避けたい理由がない場合はPDF形式でエクスポートする)

カラーモードについて

InkscapeはRGBカラーのみをサポートしています。

「フィル/ストローク」ダイアログではCMYKタブが用意されていますが、色情報はRGBカラーで格納されています。 カラーマネジメント機能が用意されていますが、擬似的に色を変更して表示する機能です。 CMYKカラーで保存を行うものではありません。

EPS形式で保存したファイルのカラー情報を書き換えてCMYKカラーに変換できる、カラーモード変換ツールをご用意しております。

フォントのアウトライン化

テキスト情報が残ったファイルで入稿すると、以下のような不具合が生じます。

  • 指定されたフォントを当店がインストールしていないと、異なるフォントで表示される
  • フォントのバージョンで字体が異なると、異なる文字で表示される
  • フォントのバージョンやタイプ(OpenType/TrueType/CID)やバージョンで字詰が異なると、レイアウトが崩れる

これらの不具合を回避するために、原則としてPDF形式で入稿してください。 PDF形式で保存することで、フォントは自動的に埋め込まれますので、不具合を回避することができます。 EPS形式では、保存時に自動でアウトライン化(パス化)されます。 PNG形式では、保存時に自動でラスタ化(画像化)されます。

どうしてもSVG形式で入稿したい場合、フォントをアウトライン化する必要があります。 テキストをアウトライン化する、というメニューはありません。 「オブジェクトをパスへ」より、選択しているテキスト(オブジェクト)をアウトライン化(パスデータへ変換)します。

Inkscape1.1オブジェクトをパスへ

上がテキストの状態、下がパスデータの状態です。

テキストとパス

画像の埋め込み

画像の配置には、リンクと埋め込みがあります。 リンクは外部ファイルを参照します。 埋め込みはファイルに格納されます。 SVG形式のファイルで入稿すると、リンク画像が抜け落ちて事故が発生します。

PDF形式で保存することで、リンク画像は自動的に埋め込まれますので、不具合を回避することができます。 他の形式、PDF・EPS・PNGを選択された場合は、保存設定により回避することができます。 不具合があるかどうかは判断できませんので、これらの問題は確認対象では有りません。

Inkscape1.1エクステンション>画像>埋め込み

メニューの「エクステンション>画像>画像の埋め込み」より実行できます。 同じメニューが表示されているものがありますが、挙動は同じようです。


Inkscape1.1エクステンション>画像>埋め込みのダイアログ

すべての画像を埋め込む必要があるので、「選択中の画像のみを埋め込む」のチェックは外します。 「適用」ボタンを押下します。

気に留めておきたい仕様

ここに記載される現象は、仕様であり不良とはなりません。 よって、データ不備の対象とはなりませんのでご注意ください。

  • 画像に化ける

    フィルタはさまざまな効果を使用できるため、デザインに有効かもしれません。 しかし、パスで表現できない効果は、保存の際に画像に変換されることがあります。

    透明度やグラデーションは、PDF形式で保存する場合にはほぼ問題なく使用できますが、フィルタは画像に変換されるものもあるようです。 EPS形式で保存する場合は、必ず画像に変換されますので注意してください。

  • 画像の色と図形の色が違う

    画面上では同じ色(RGB値で同じ数値)でも、違う色で出力されることがあります。 全て画像にするか、パスデータに変換してください。

保存形式について

Inkscapeで入稿するのに推奨しているファイル形式はPDFです。

対応可能なファイル形式は以下の通りです。 一覧にないファイル形式では入稿できません。

ファイル形式 説明
PDF
(推奨)

異なる環境でも表示・印刷レイアウトが崩れないよう設計された形式です。 特に理由がない限り、この形式で保存して下さい。

SVG

Inkscapeで保存できるSVG形式は3種ありますので、間違えないようにしてください。

「Inkscape SVG」は、汎用のSVGにInkscapeの編集情報が追加されています。 アウトライン化・画像の埋め込み・レイヤー統合など、入稿用に調整を行う必要があります。 ドキュメントの大きさは仕上がりサイズではなくトンボのサイズになるようにして下さい。 フォント化けのチェックは行いません。

「プレーン SVG」と「最適化 SVG」は未検証です。 間違って保存されていても判断できませんので、これによる不具合が発生しても責任は負いません。

EPS

印刷向けに設計された形式です。 パスデータのみで構成されていれば、カラー変換サービスを使用して完全なCMYKカラーデータに変換することができます。

PNG

画像ファイルとして汎用性が髙い形式です。 不具合は確認されていません。 古いバージョンでは、PDF形式で保存するとレイアウトが崩れる不具合がありました。 その場合にはPNG形式での保存を推奨していましたが、現在そのような不具合は確認されておりません。

入稿時の保存設定

Inkscapeの標準保存形式はSVG(Inkscape SVG)ですが、編集可能な状態では入稿できません。 入稿できる状態で別名保存する必要があります。 推奨しているファイル形式はPDFです。

保存形式の選択方法は次の通りです。 保存する形式に応じた解説をご確認ください。

Inkscape1.1メニュー別名で保存

メニューの「ファイル>名前を付けて保存」より保存できます。

PDF形式(推奨)

Inkscapeで入稿するには、PDF形式がお薦めです。 フォントの埋め込み忘れがなく、透明度・グラデーション・フィルタ等を使用していても、保存時の設定で不具合が発生する可能性が非常に低くなります。

Inkscape1.1PDFダイアログ

「ファイルの保存先の選択」ダイアログが表示されます。 「ファイルの種類」でPDFを選択し、任意の「ファイル名」を入力して「保存」します。 1.0より前のバージョンと比べると、選択肢の位置が下方に移動していますのでご注意ください。


Inkscape1.1PDFダイアログ2

「Portable Document Format」ダイアログが表示されます。

「PDFバージョン制限」は「PDF 1.5」を選択します。 確認できる範囲では「PDF 1.4」でもデータ構造に違いはありませんでした。

「テキスト出力オプション」は「フォォントを埋め込む」を選択します。 もしPDFデータ上ででテキストの配置がズレる不具合がある場合は、「テキストをパスに変換」を選択してください。

「フィルタエフェクトをラスタライズ」は「チェックを入れ」ます。 フィルタ効果は画像として保存しなければ、印刷されなかったり化けて印刷される可能性がありますので、ラスタライズが必要です。 なお、「ラスタライズ」とは画像変換のことです。

「ラスタライズ解像度(dpi)」は「350」を指定にします。 「フィルタエフェクトをラスタライズ」が有効の時に、画像化される解像度を指定します。 数値が大きすぎても品質には影響せず、メモリ不足で印刷できなくなる可能性があります。 数値が小さすぎると画素が目立つようになります。 画像入稿の推奨画像解像度と同じ350にします。

「出力ページサイズ」は「ドキュメントのページサイズを使用」を選択します。 ドキュメントの設定が、サイズは仕上がり・単位はミリメートル(mm)になっているか確認してください。

「裁ち落とし/マージン(mm)」は「12.0」を設定します。 これは当店のテンプレートファイルのトンボサイズに合わせた数値です。 Inkscapeのプリントマークを基準とする場合は「13.0」です。 塗り足し幅のみで良い場合は「3.0」です。

「オブジェクトをIDで制限する」は「」にします。 効果は未確認です。

EPS形式

EPS形式の保存は非推奨です。 カラーモード変換ツールを利用される目的でのみ、ご利用ください。

Inkscape1.1EPSダイアログ

「ファイルの保存先の選択」ダイアログが表示されます。 「ファイルの種類」で「EPS」を選択し、任意の「ファイル名」を入力して「保存」します。


「EPS (Encapsulated PostScript)」ダイアログが表示されます。 適切に設定しないとデータ不備となる可能性がありますので、ご確認ください。

「PSレベル制限」は「PostScript level 3」を選択します。 内容によるのかもしれませんが、簡単なデザインでは「PostScript level 2」を選んでも同じソース内容のファイルが保存されるようです。

「テキスト出力オプション」は「テキストをパスに変換」を選択します。 「フォント埋め込み」は未確認です。 EPS形式はテキストをアウトライン化するのが一般的です。


これ以降の項目はPDF形式で保存と同じ効果となりますので、そちらを参考にしてください。

PNG形式

Inkscapeで作成したデータを画像で印刷したい。 図形ではなく絵として印刷して欲しい。 PDF形式で保存するとInkscapeのデザインがズレる。 このような場合は、PNG形式で保存してください。

Inkscape1.1PNG画像エクスポート

「メニュー>ファイル」より「PNG 画像にエクスポート」を選択します。


Inkscape1.1PNGダイアログ

「エクスポート領域」は「描画全体」を選択します。 「画像サイズ」のdpiは「350」を入力します。 幅と高さの「ピクセル」はdpiを入力すると自動で計算されます。 dpiの数値は、入力した値から少しずれることがありますが、入稿に影響はありません。

「ファイル名」に保存先と任意のファイル名を設定し、「エクスポート」してファイルを保存してください。

トンボより外側にオブジェクトが延びている場合は、トンボを選択した状態で「選択範囲」を指定してください。 もしトンボが含まれていない場合は、ページサイズから塗り足し3mmを追加したサイズに変更してください。

SVG形式

InkscapeのSVG形式のままで入稿したい。 他の形式に変換するのは不安なので、Inkscapeで読める状態のデータで入稿したい。 このような場合は、SVG形式で保存してください。 ただし、編集データのままでは入稿できません。 入稿するために、編集データに対し不可逆な変換を行う必要があります。 一度手を加えると元に戻せませんので、必ずファイルを複製してから実行してください。

入稿されたSVG形式のファイルは、当店のInkscapeで開きPDF形式に書き出します。 環境の違いで結果が変わる恐れもありますので、お手元でPDF形式に書き出す方が安全です。

メニューより「名前を付けて保存」を選択します。 ファイル名は、入稿用に変更を加えたことがわかるように「~_入稿用」などとしてください。 保存が完了したら、タイトルバーが更新されていることを必ず確認してください。 予め入稿用にファイルをコピーしておく方法もあります。


フォントのアウトライン化を実行してください。


画像の埋め込みを実行してください。


最後に、ページサイズを変更します。 ページサイズが仕上サイズのままでは、塗り足しより外側は印刷範囲から除外されてしまいます。 校正の際に、塗り足し不備と判定されてしまいますので、トンボまで印刷するように設定を変更します。 「トンボ」レイヤのロックを解除して、トンボ全体を選択します。 「メニュー>ファイル」より「ドキュメントの設定」を選択します。 「ページサイズ>カスタムサイズ」より「ページサイズをコンテンツに合わせて変更>ページサイズを描画全体または選択オブジェクトにあわせる」を選択します。 トンボまでページサイズに含まれるように変更されていれば成功です。


これで入稿用の調整が完了しました。 入稿用に用意されたファイルであるか、編集データを上書きしないか確認して保存します。

テンプレートファイル

バージョンが1,1となったことにより、2021年08月以降のテンプレートは、96dpiのみの対応となります。 正式バージョンがリリースされたことにより、1.0に対応したものを標準、それよりも前のものは旧式として扱います。 0.9xはサポートといたしますので、96dpi版が1.0用、それ以外・90dpi・無印は0.48用とお考えください。

Inkscapeの標準保存形式であるInkscapeSVGのテンプレートファイルを用意いたしました。 専用ページより、サイズを選択してご確認ください。
